なかなか忙しくてエベレストの製作が進みません。

今月は確定申告 時期も重なって忙しいのです。

さて、ウーハーには、JBLK145を取り付けるのですが、フレームが130系とは異なります。

同じボルトでは、バッフル板に取付できないため特注のボルトを注文していましたが、最近入手しました。

今日はそのボルトで装着出来るか仮に取付できるかしてみました。

やっと念願の取付が可能なことが分かりホットしました。

K145は、購入してから10年位鳴らしてなかったので、バッフルに取付て鳴らしてみました。

やはり130系とは異なるコーン紙で一段とパワフルな低音であることが分かります。

本体に組込んで試聴が楽しみです。

特注したボルトのおかげで確り取付できるました。バッフル板の厚さ３０㍉、フレームの厚さ２５㍉です。

JBL　K145は、特殊なスピーカーです。JBLの当時のカタログには、楽器用として掲載されていました。

従ってPAの現場でガンガン鳴らすこと目的に製作された強力なユニットです。

構造は、簡単に言えば、LE15系のマグネット・フレームに厚く重い口径40㎝のリングを装着して、奥行の深い２山のフィックスドエッ

ジを持つコーン紙が付いています。

JBL３８cmウーハーと比べて、フレームが更に重く強固です。コーン紙は、１３０系に比べてやや厚く・重く・奥行が深く・口径が小さ

いです。

紙一体のフィックスドエッジですが、前後に良く動きF0は低いようです。

一般的にフィックスドエッジは重低音は出にくいと言われていますが、このK145は、先ほどちょっと聴いてみましたが、かなり低い音

まで出そうです。

８ヶ所ガッチリと取付ます。

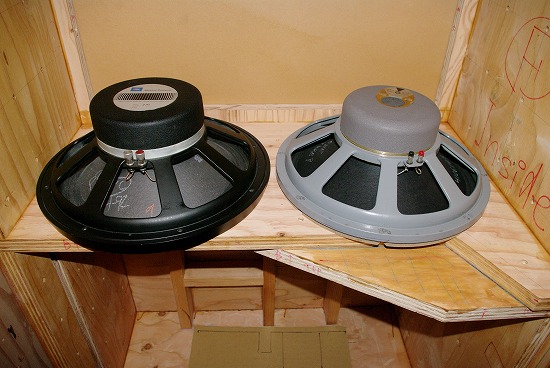

右は、JBL130A改（ガスケットで嵩上げして150系のコーン紙を取り付けています。）です。

K145は、LE15系の大きなマグネットを持っています。ターミナルは、こだわりのEBYのネジ式のものです。

バスケットは、130系と同じものですが、先端に大きなリングが取付られていますので、15インチ口径（３８㌢）ではなく

16インチ口径（40㌢）です。

これは、アルテックの515EやTAD1602　ウーハーと同じでちょっと特殊なサイズです。

ただし取付ボルトサークル等は同じです。

今日、注文していた木ネジがアメリカから到着しました。

スピーカーボックスの組立てなどで使用する木ネジには、こだわりがあります。

この木ネジがお気に入りで、スピーカーボックスや家具の組立てには、これでなければという気持ちです。

アメリカで販売されているもので、＃8、フラットヘッド、フィリップス、タイプ17ヘッド、ワックスブラック、ディープスレッドという形式の木

ネジです。

日本規格の木ネジは、同じ長さでは一回り細いので締める力が弱いようです。

やはりインチサイズの木材を使用することが多いのでこの木ネジでなければならないのです。

因みに JBLスピーカーボックスの図面で指定されている木ネジもこの規格 と同じものです。

長さ19～50㍉のものを数種類購入しました。

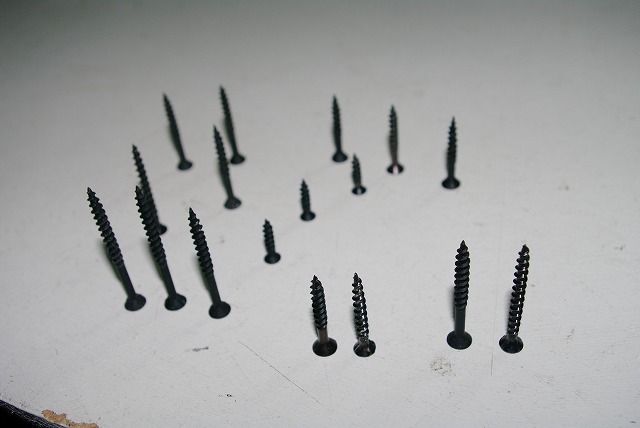

右側が、今回購入した木ネジで左側は、日本規格の木ネジです。右側の木ネジがヘッドも軸も一回り大きいことが

分かると思います。インパクトドライバーを使用して強力に締めて組立てを行なっています。（接着剤併用）

DD55000　エベレスト　レプリカボックス製作　7 試聴の感想です。

まだ各接合部分を接着剤や木ネジで固定していないのですが、その状態で試聴を繰り返し行い、このスピーカーの特色等がはっきり把握できましたので、レポートいたします。

◎試聴条件

スピーカーボックス；DD55000　エベレスト　レプリカボックス 　　　

　使用材料： 1 1/8in厚（28.6㎜）米松合板　80％　米松材15％、3/4in厚（19㎜）MDF5％　　

　高さ145㎝、幅95㎝、奥行60㎝、重さ約150㎏（ユニット含む）

使用　ユニット ツィ-タ-:　JBL 2405H

ドライバー：JBL 2420

ホーン：JBL 2346（ホーンの広さ　タテ56.5㎝×ヨコ69.0㎝）

ウーハー:JBL　130A（ガスケットを12㎜嵩上げして、150系のコーン紙を装着している。）

ネットワーク:JBL 3115　500Hzでウーハーとドライバーをクロス　ツィ-タ-は、5000Hｚでローカット

◎特色を箇条書きいたします。

1　第１印象は、音が大きくなり、音圧が感じられるようになりました。

メトロゴンと同じユニット構成ですが、エベレストの箱の方が明らかに音が大きく感じます。

パワーアンプのゲインはいつも固定していますが、プリアンプのボリュームは、10時半くらいから9時になりました。

これは、ボックスの構造の違いだと思います。

エベレストは、箱の容積が大きく全てのユニットが直接音でリスナーに届きます。

一方メトロゴンは、、中央のリフレクターに反射して間接音を聴く事になりますのでエベレストの方が音が大きく感じられます。

また2346ホーンが、巨大ですがドライバー自体は、小さいのですが出てくる音は、ホーンの大きさに比例して力強く大きいです。

２　中音ホーンJBL 2346の音場再現は特殊です。

巨大なホーンから出てくる 音が部屋いっぱいに広がり、かなり中心から外れたオフセンターでもステレオ再現の音楽が楽しめます。

JBL 2346ホーンはJBLではデファインド・カバレージ・ホーンと呼ばれています。

このホーンの特性を極簡単に言うと、正対して聴くと指向性が弱いホーンの部分からの音を聴くことになります。

一方オフセンターで聴いた場合、指向性が強いホーンの部分からの音を聴くことになります。

このホーンを左右に対称配置した場合に、音の時間差を相殺できる効果があり、中央で聴かなくても音像定位が殆ど変化しないの

です。

例えて言うならば、現在流行しているプロジェクションマッピングのようにスピーカ―を設置している壁面全体に音が広がる感覚です。

左右上下に音が広がるホーンです。

JBL歴代のトップモデル　ハーツフィールド、パラゴン、DD66000新エベレストなどは、どれも4インチドライバーと38cmウーハーの組

合せですが、このDD55000　エベレストだけは、小さい2425Hを使用しています。　

2425Hドライバーでは、パワー不足ではないかと思われますが、この小さなドライバーで十分のなのです。

2346ホーンが巨大でその音量が、巨大なウーハーボックスが出す低音にも引けを取らないからです。　

3　 リスニングルームの何処で聴いても音量は、ほぼ同じに聴こえます。

不思議な現象ですが、 2346ホーンの大きな特徴です。以下JBLの資料からの2346ホーンの特性の説明です。

リスニングポイントからスピーカーまでの距離をHとすると（スピーカーに正対しての距離をHとする。）、高さは2H、横幅は、2.75Hのス

ペースならば、どこで聴いても同じ音量の音を供給できるようです。

普通のスピーカーなら、スピーカーの直近ではうるさくなり、遠くになると音が小さくて聴き取りにくいということになってしまいます。

しかし、この2346ホーンは、スピーカーに近い位置への音圧は低く、一方、スピーカーから遠い位置に提供される音圧は高くなりま

す。

2346ホーンは、奥行H、高さ2H、横幅2.75Hのリスニングエリア内のどこでも同じ音量で聴こえるそうです。

この記述は、片方のチャンネルについて述べましたが、実際のリスニングルームでは、左右に設置しますので、記述のようなことが

左右クロスで聴こえるわけです。また、リスニングルームの何処で聴いても同じ音量に聴こえるような気がしますが、公共のホール

等に比べて圧倒的に狭いので、あまり顕著に感じません。

4　強いて挙げれば、欠点は、センターの定位がぼやけるような気がします。

ボーカルなど聴くと通常のスピーカーでは、センターにボーカリストがくっきり定位します。（ソースの録音次第ですが。）

この2346ホーンでは、明確ではありませんがその傾向がぼやけるような気がするのです。

しかしボーカリストの声がぼやけることはなく、明瞭に聴こえるのです。

おそらくこの現象は、前述したサービスエリアの均一音量が要因かなとも思えます。

5　ツィ-タｰバッフルもホーンの一部を構成している巧みな設計と思います。

ツィ-タｰ（2405H）バッフルもホーンの一部として設計しているので、音質に好影響していると思います。

ツィーターバッフルがある影響で、音が更に前に力強く出るような気がします。

6　ドライバーとツィ-タｰの高さを揃えることで、音像がシャープになっています。

当初ツィータ―を取り付けずに2ウェイで聴いていました。

上記4のような気になる点もありましたが、2405Hツィーターを追加して取り付けると音像がシャープになりました。

７　音量がローレベルの方が、音楽再現が自然に感じます。

ボリュウムを上げるとうるさくなる傾向があります。

これは、使用しているネットワークのクロスオーバー周波数が影響していると思われます。

オリジナルのエベレストは、850HZと7500HZでクロスさせています。

2420ドライバーを500HZまで使用しているので、2346ホーンもスロート部分が鳴いています。

クロスオーバー周波数の改良の必要ありです。

今後本来の　ウーハーにJBLK145（フレームの関係上長い取付ボルトが無かったので未装着）を装着してレポートいたします。

DD55000　エベレスト　レプリカボックス製作でまだ仮組立の段階です。

実は、発注している専用の木ネジが届いていないので、接着剤を併用した組立てに入ることが出来ないのです。

やはり材料が厚いのでクランプで締めて接着剤と木ネジで固定しないといけません。

今日は、小部品を作って簡易的に取り付け音出しいたしました。

完成していなくても、我慢できずに聴きたいのがマニアの性分 です。

CDを取っ換え引っ換えして1日中試聴してしまいました。

特異な形状の中音ホーンの発する音場は良い音なのですが、独特ですので近いうちに詳しくレポートいたします。

米松合板の生地がそのままの状態で塗装仕上げにはまだ相当の日数がかかります。

構造は非常にシンプルです。左右の側板に棚を2本架けて、その2本の棚の間にウーハーボックスを

入れています。中段の棚の上に大きい中音ホーンとツイーターバッフルを載せたシンプルな構造です。

中音ドライバーとウーハーは、垂直に設置されています。またツイーターとドライバーは、

水平に設置されています。

正面からみると背が高く間口の広いスピーカーに見えますが、側面からみるとかなり凹凸があります。

ベルデン　＃8470　スピーカ―ケーブル　購入しました。

ケーブルの類には、全く無頓着な私ですが、先日納品に伺ったお客様のところでベルデンケーブルを使用されて非常に良い音が鳴っ

ていたので 私も欲しくなり購入しました。

ただし、拍子抜けけするくらい安いスピーカーケーブルです。

ネットの色々な情報によりますと＃8460（18AWG：アメリカの線材の太さの単位）、＃8470（16AWG）は、日本国内に出回っているも

に”本物”と”偽物”があるらしいので、”本物”と言われるものを専門店から購入しました。

購入前に、興味があったので、購入者のインプレを見ましたが、大半の方が、＃8460、＃8470に交換したところ、一段と良くなったとい

うご意見でした。

そこで、私の場合ですが、これまでもケーブル類では、音が改善した経験が殆どなく今回も期待していませんでした。

　販売店の推奨する長さに切って、調整中のDD55000エベレストレプリカに繋いで試聴しましたが、変化は感じませんでした。

昨日まで使用していた平織のビクター製の古いケーブルと何も変わらないというのが感想です。

改良や改悪のどちらもないのです。ネットに記載のあるインプレは一体なんだったんでしょうか。

ただ鳴らし込んでエージングが進めば改善の余地は十分あります。 　

ベルデン＃8470
